C-FLEX 单头与双头轴承 结构差异及适用场景 精密机械设计选型指南

在精密机械设计中，C-FLEX 悬臂轴承因其无摩擦、低迟滞和无需维护的特性，成为实现有限旋转的关键元件。然而，在面对不同应用需求时，选择单头还是双头结构，是决定系统性能与可靠性的核心决策。本文将深入剖析这两种结构的内在差异，并探讨其各自的适用场景。

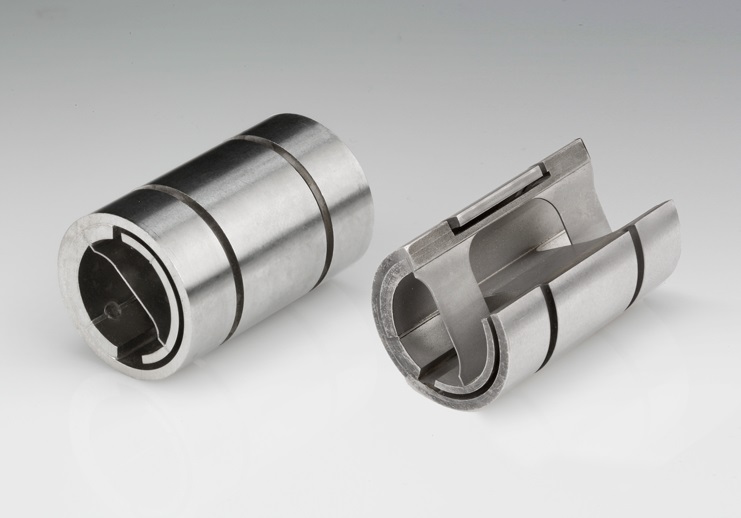

结构差异：单头与双头的核心区别

C-FLEX 轴承的核心是一个由高强度弹性材料（如聚酰亚胺）制成的挠性元件，它替代了传统的滚动体或滑动面。这种设计赋予了其独特的性能，但单头和双头在物理结构和功能表现上存在显著差异。

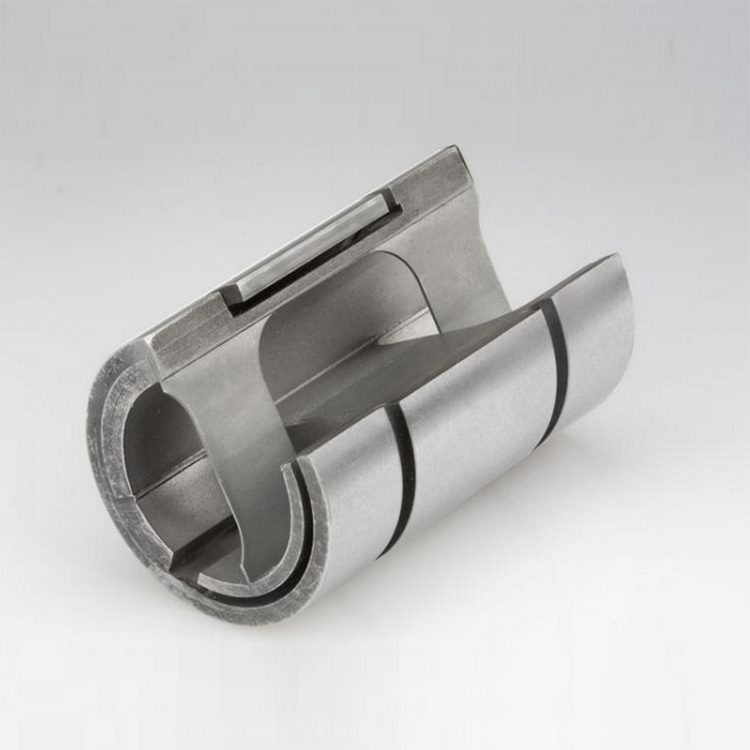

单头轴承：悬臂式的简洁与灵活

单头轴承，也称为悬臂轴承（Cantilever Bearing），其结构特点在于仅在一端被固定，另一端则自由悬置。这种设计使其在安装时更为便捷，尤其是在空间受限或结构复杂的场合。其挠性元件通常呈“U”形或类似结构，允许在±30°的范围内自由偏转。这种结构简化了机械设计，降低了制造成本，但其承载能力和扭转刚度相对有限。

双头轴承：双端支撑的坚固与稳定

双头轴承（Double-Ended Bearing）则在两端均有固定支撑点。这种对称的结构设计，使其在承受载荷和抵抗扭转方面表现出更优的性能。由于两端同时分担载荷，其承载能力和扭转刚度显著高于单头轴承。这种结构能够更好地抵抗轴的弯曲和扭转力，确保在高速或高负载应用中保持更高的精度和稳定性。

适用场景：如何做出合适选择

选择单头还是双头轴承，取决于对安装便利性、承载能力、刚性以及空间布局的综合考量。

单头轴承的典型应用
光学与传感领域：其低迟滞和高重复性使其成为扫描镜、快速转向镜、振动传感器和仪表指示头的理想选择。
工业与自动化：广泛应用于平衡架、张力器、定位器及杠杆传动装置中。
航空航天：在飞机飞行控制系统中，用于需要精确角度控制的关键部件。

双头轴承的典型应用
高负载工业机械：在数控机床、印刷机械、包装机械等需要承受较大载荷和扭矩的场合，双头轴承能提供更高的承载能力和刚性。
精密加工设备：适用于高速、高精度的机械加工环境，确保设备稳定运行。
医疗设备：在手术机器人等高精度、低噪音的医疗设备中，双头轴承的高可靠性至关重要。

决策指南

总结而言，单头与双头C-FLEX轴承的选择需基于具体应用需求的权衡。
1. 优先考虑安装便利性与空间限制：如果安装空间有限或结构复杂，且载荷要求不高，单头轴承是更优选择。
2. 优先考虑承载能力与刚性：如果应用涉及高速、高负载或对扭转刚度有严格要求，双头轴承能提供更可靠的性能。
3. 考虑环境因素：对于需要真空环境或无污染的应用（如光学设备），两种结构都具备优势，但需根据具体工况选择。

总结

C-FLEX单头与双头轴承的核心差异在于结构对称性带来的性能与安装便利性的权衡。单头轴承以结构简洁、安装方便为优势，适合对承载要求不高的精密定位和传感应用。双头轴承则凭借双端支撑的结构，实现了更高的承载能力和扭转刚度，是工业自动化和精密加工领域的可靠之选。工程师在选型时，应首先明确应用的核心需求，再结合结构特性，做出符合项目目标的设计决策。

常见问答

1. C-FLEX轴承的扭转刚度是什么？如何选择？
扭转刚度指轴承抵抗扭转变形的能力，单位为磅-英寸/度。选择时，需根据应用所需的恢复力矩来确定。刚度越高，恢复力越强，适合需要快速回位的场景。

2. C-FLEX轴承的寿命如何？
在持续运动和适当载荷下，其寿命非常长。由于无摩擦、无磨损且无需润滑，维护成本极低。

3. C-FLEX轴承是否需要润滑？
不需要。C-FLEX轴承采用自润滑设计，其弹性材料结构本身具备低摩擦特性，因此无需额外润滑。
